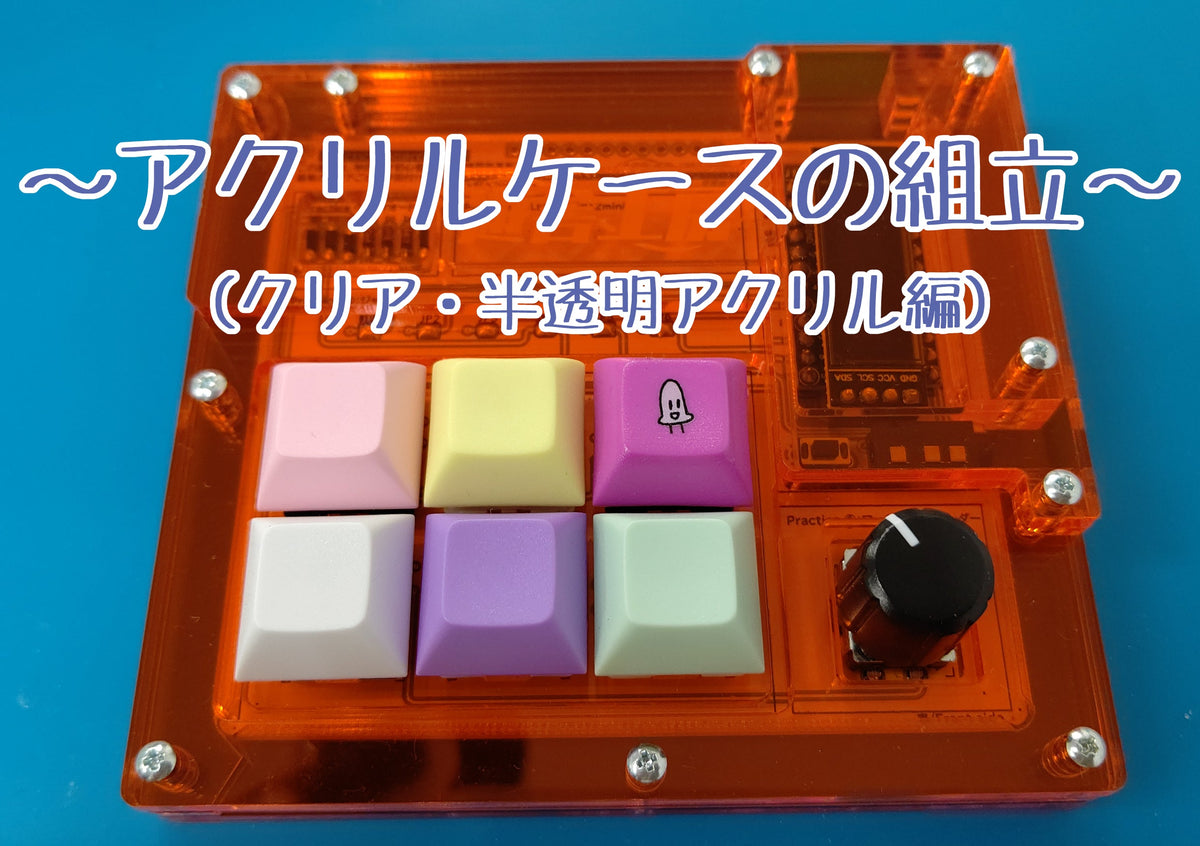

『Practice Board』アクリルケース組立ガイド ~クリア&半透明アクリル編~

Practice Board本体のビルドガイドは【こちら】です

アクリルケースについて

Practice Boardのアクリルケースは【キーボードアクリルプレート】からご注文いただけます。

また「透明」「半透明」「不透明」のそれぞれに対応したアクリルカットデータを【こちら】に公開しております。
 オリジナルの彫刻を行いたい場合。または彫刻無しのものをご希望の場合は、レーザー加工サービスよりA4サイズにてご注文下さい。

アクリルケースの組立

お手元に届いたアクリルがご注文通りかご確認下さい。
『アクリルケース用ねじセット』を開けましょう!

※組立には別売りのキースイッチ(MX互換 6個)及びキーキャップ(6個)が必要です!
 お好みのものをご用意ください!



※こちらはクリアおよび半透明のアクリル用の組立ガイドです。
 不透明のアクリルを使用される方は【こちら】を参照ください。

※キャストアクリルを選択されている場合、使用アクリル厚の誤差により同梱のねじがスペーサーに届かない場合が御座います。
 その際は別途[トラス小ねじM2_8mm]をご用意下さい。

保護シートの剥き方

まずは表面の保護シートを剥きましょう!

ピンセットを保護シートの縁に突き刺して擦るように引っかけると剥がしやすいです。
ピンセットの先アクリルの角などでケガをしないように、お気を付けください。
※ピンセットで剥くのが難しい場合、マスキングテープで一緒に剥がす方法もあります。

パーツの整理

保護シートを剥き終えたら、画像の番号に合わせてパーツを整理しましょう!

①のパーツにスペーサーを取り付ける

アクリルの表裏と、向きに注意しましょう!

スイッチプレートの表裏を確認

②の中にある“スイッチプレート”を、Practice Board本体に取り付けます。
スイッチプレートには「溝彫り」加工を行っており、表裏があります。

スイッチプレートの取付

ソケットに差し込む際に、スイッチのピンが折れ曲がってしまうことがあります。
裏面から見て、ソケットの両穴にピンが出ていない場合は、スイッチを抜いてピンを見直しましょう!

②~⑥のプレートを、順番通りに重ねる。

最後に全てネジ止めする

・最後にキーキャップとエンコーダーノブを取り付けましょう!
