【委託】mtk64ebt

※こちらの商品はめんたこや様からの委託を受けて販売しております。
※商品についての問い合わせは委託者様に取り次ぎをいたします（当社では商品内容についてはお答え致しかねます）

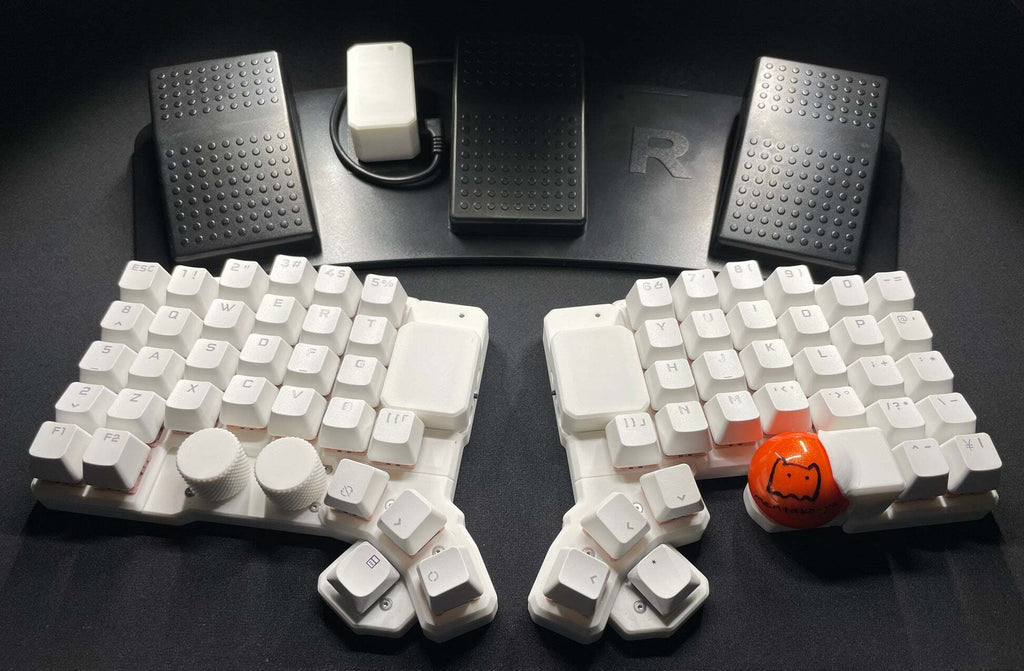

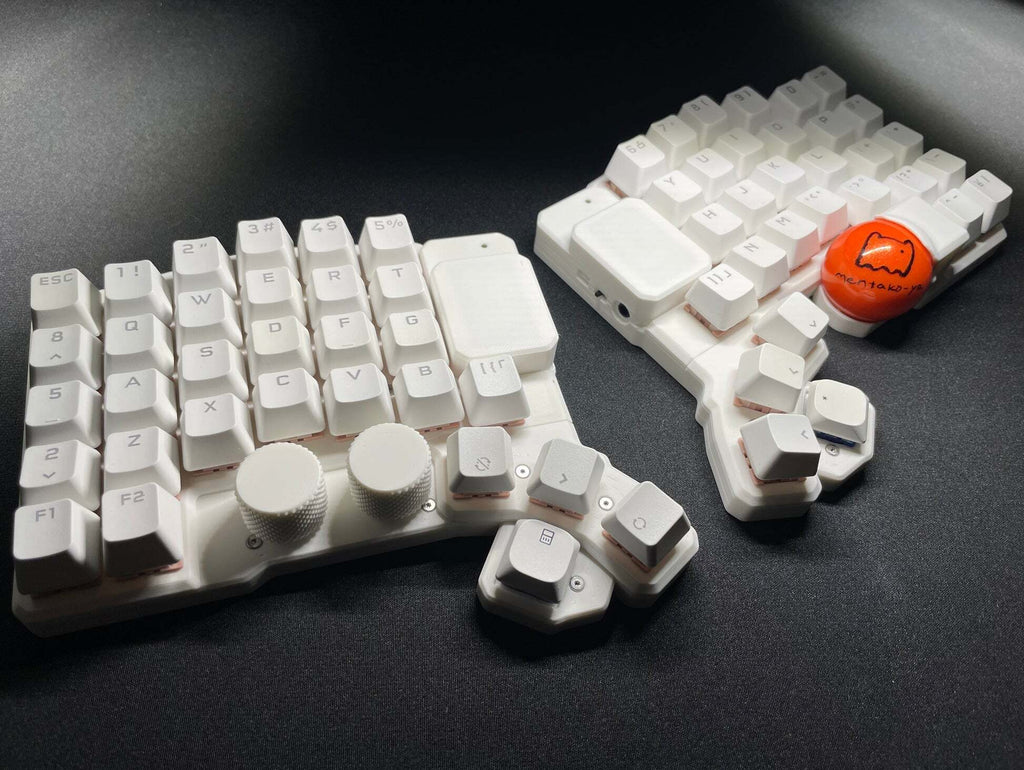

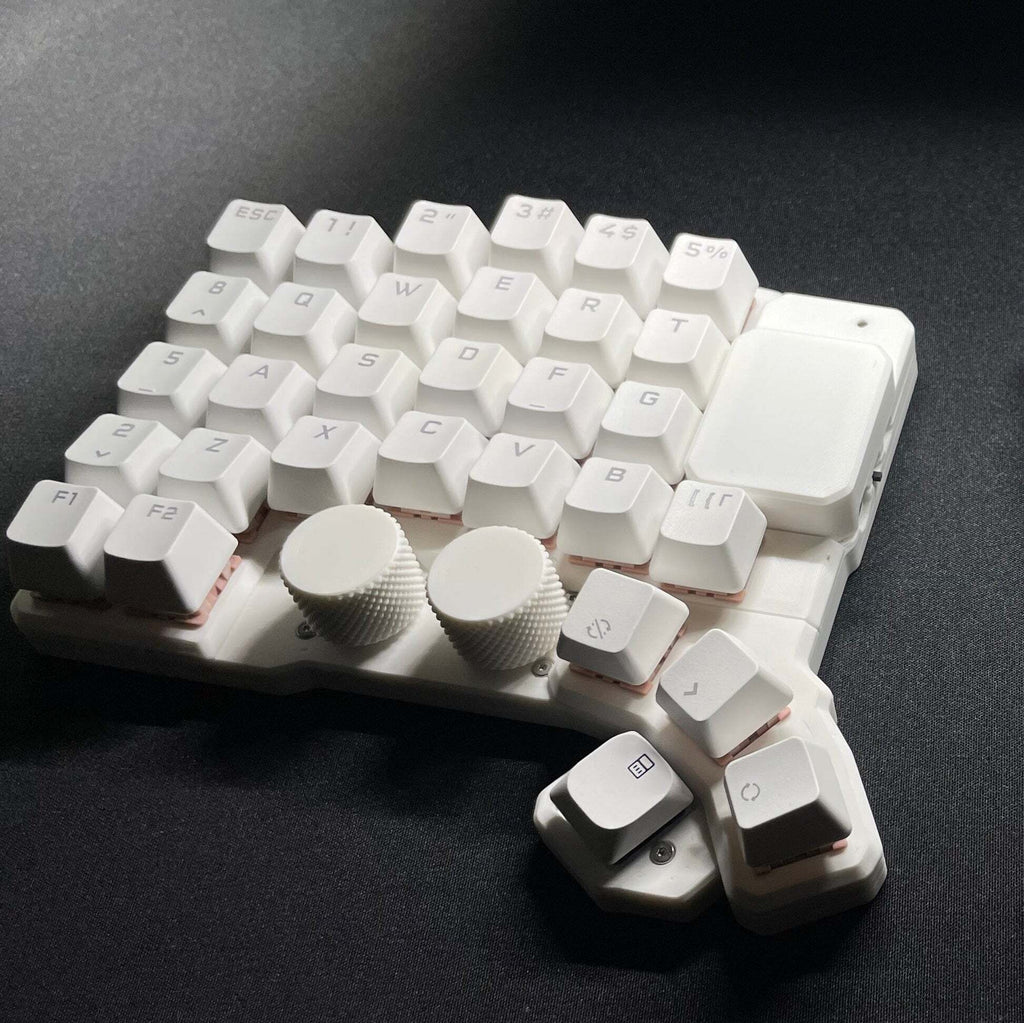

トラックボール、ロータリーエンコーダー付き[完全ワイヤレス接続]分割式キーボードmtk64ebt
ハンダ付け、組み立て済み、ファームウェア書き込み済みの半完成自作キーボードキットです。
組み立ての際に工具は不要です。
お好みのキースイッチ、キーキャップ、34mmトラックボールを取り付けてご使用できます。
付属のフットスイッチ拡張キット+フットスイッチ無線化モジュール基板により、市販のフットスイッチ等を本キーボードに無線接続可能です。
（フットスイッチ拡張キット、無線化モジュール基板はご自身で部品調達、はんだ付け、加工が必要です）
ファームウェア、使用方法、ケースデータなどはGitHubをご参照ください。
https://github.com/mentako-ya/mtk64ebt

!!!注意事項!!!

左右のキーボードをTRSケーブル・TRRSケーブルで接続しないでください。
本キーボードの3.5mmジャックは左右間の接続用ではありません。
バッテリー駆動用にリチウムポリマーバッテリーを使用します。
バッテリーの取り扱いを誤った場合や、製造上の不具合により、破裂や発火の恐れがあります。
組み立ての際に動作確認は行っていますが、絶対に安全であることを保証するものではありません。
バッテリーは使用者の責任において使用してください。

【同梱品】

キーボード本体左右、
予備部品（ネジ類、エンコーダーノブ、トラックボールケース）
フットスイッチ無線化モジュール基板（試供品）、フットスイッチ拡張キット（試供品）

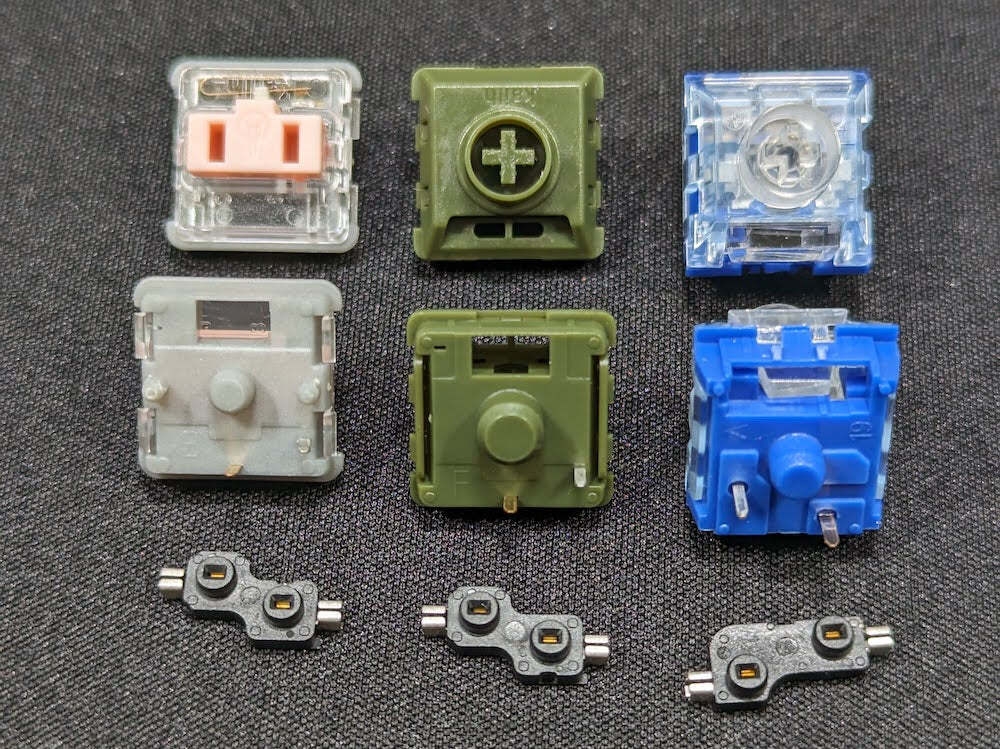

【キースイッチ】

キースイッチはChockV1/V2/MX互換スイッチに対応しており、全キーロープロファイル化が可能です。
ChocV2は最近販売されているサイレントタイプやPOM素材タイプなど、FIXピンがないタイプのものを使用します。
MX互換スイッチを使用する場合、トッププレートを取り付けて使用します。
トッププレートは本体部分、親指部分を選択して取り付けますので、親指のみロープロファイルにすることも可能です。
親指先端の追加キーは他のキーより低くオフセットされています。

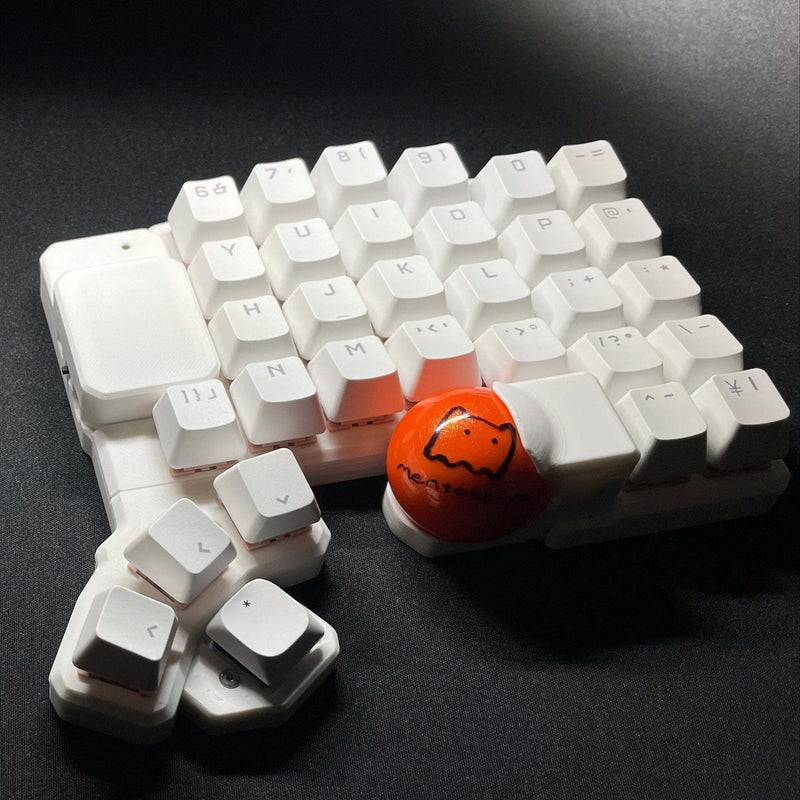

【トラックボール】

トラックボールはPerixxの34mmトラックボールを使用します。
トラックボールケースはより低い位置にオフセットして取り付けており、ロープロファイル化した場合でも、キー操作時に干渉しにくくなっています。

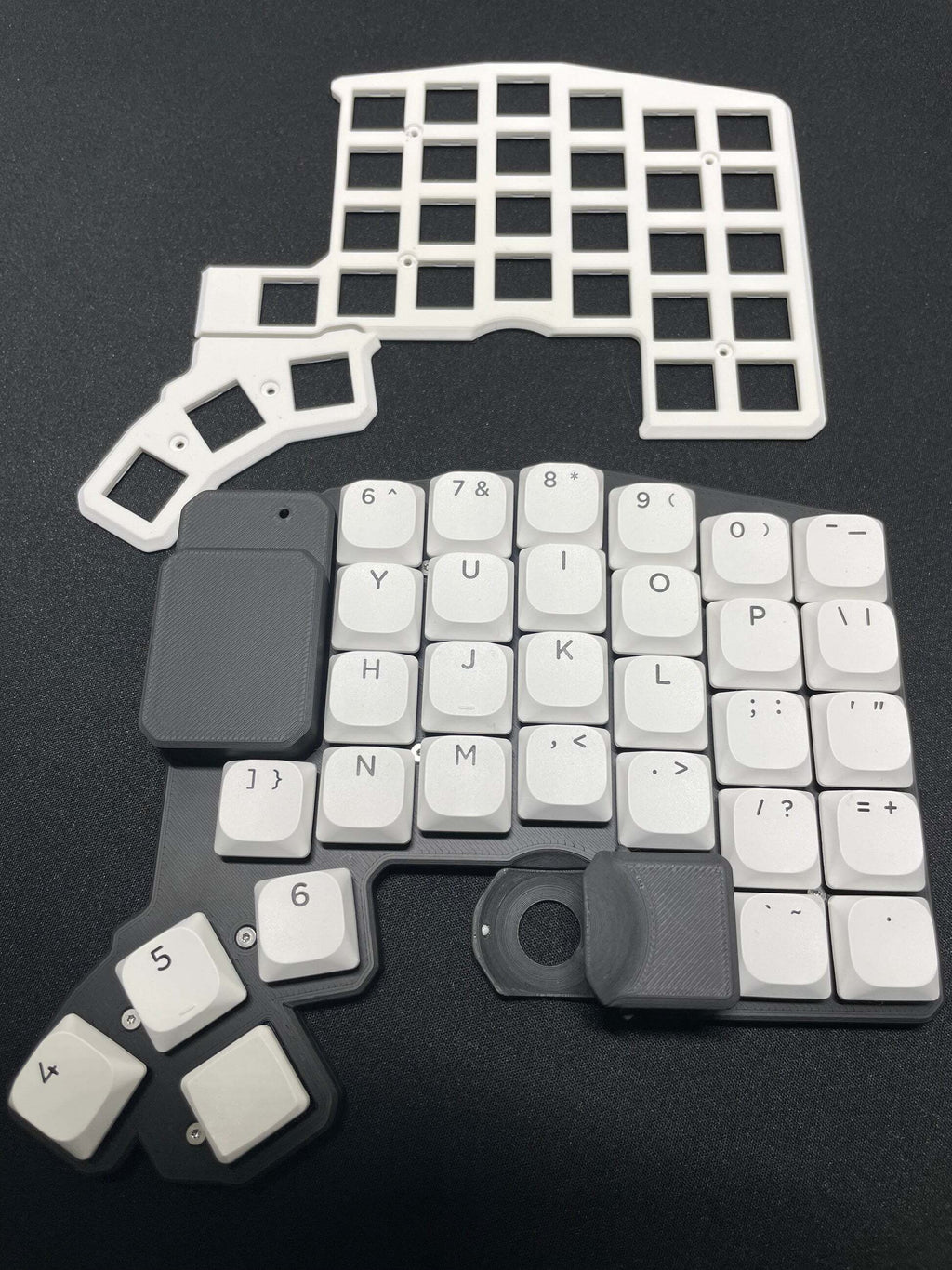

【ロープロファイルで使用する場合の組み替えについて】

ロープロファイルのキーを使用する場合、トッププレートを外してロープロファイルキーを取り付けてください。
トッププレートを固定しているネジを取り外すために、T5ドライバーが必要です
アネックス(ANEX) ドライバー ヘクスローブ T5x50 穴なし No.6300
トッププレートを外した場合は元々ついていた8mmのネジは使用せず、小袋に入っている６mmのネジを使用してケースを固定してください。
ネジは非常に舐めやすいので締め込まないでください。ネジの皿がケース上面に接触していれば十分です。 それ以上締め込むとネジ穴が壊れます。
ネジ穴が壊れた場合、ゴム系の接着剤をネジの先端に付けて固定してください。
スコッチ 超強力接着剤 プレミアゴールド スーパー多用途2 ブラック 20g
キーボードの分解、修理を行う場合、こちらの組み立て動画を参考にしてください。
https://www.youtube.com/playlist?list=PL_GJMtxZ-TgrWXYJNq9W5JQL1H6cIPeTs

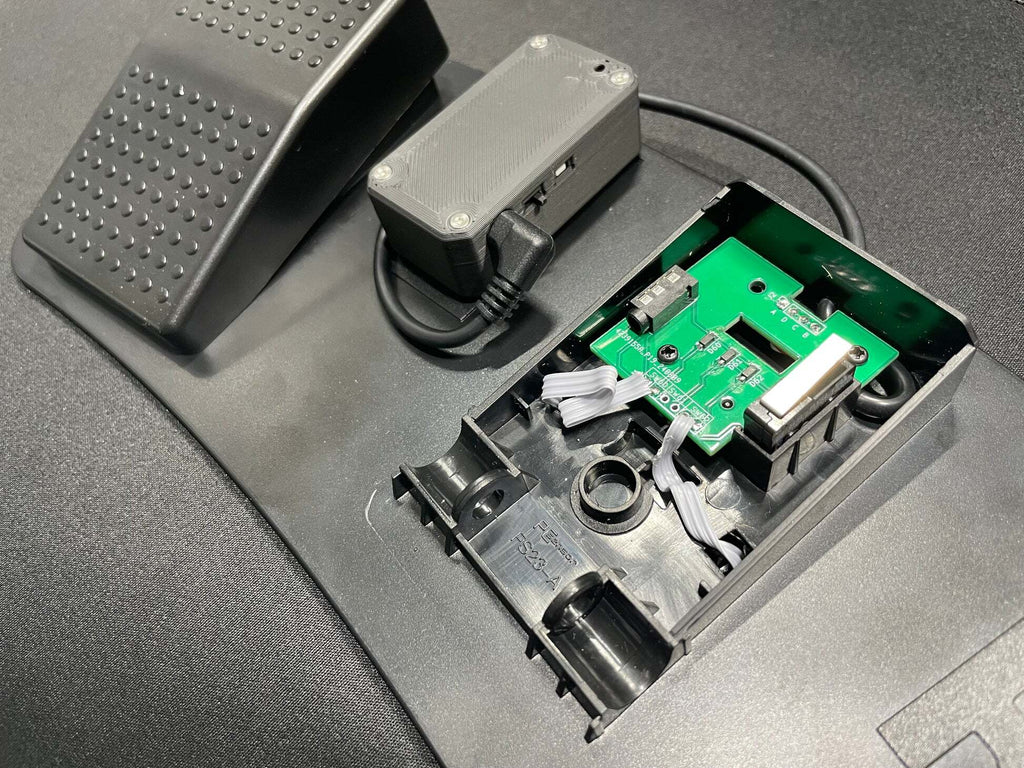

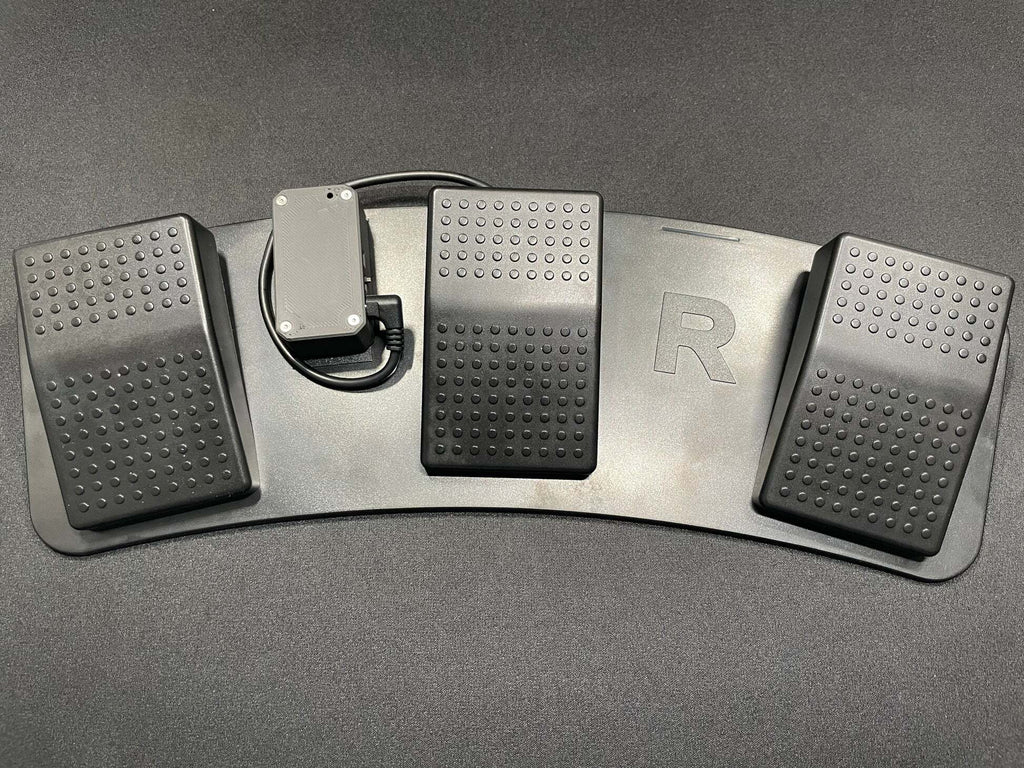

【フットスイッチ拡張キット】

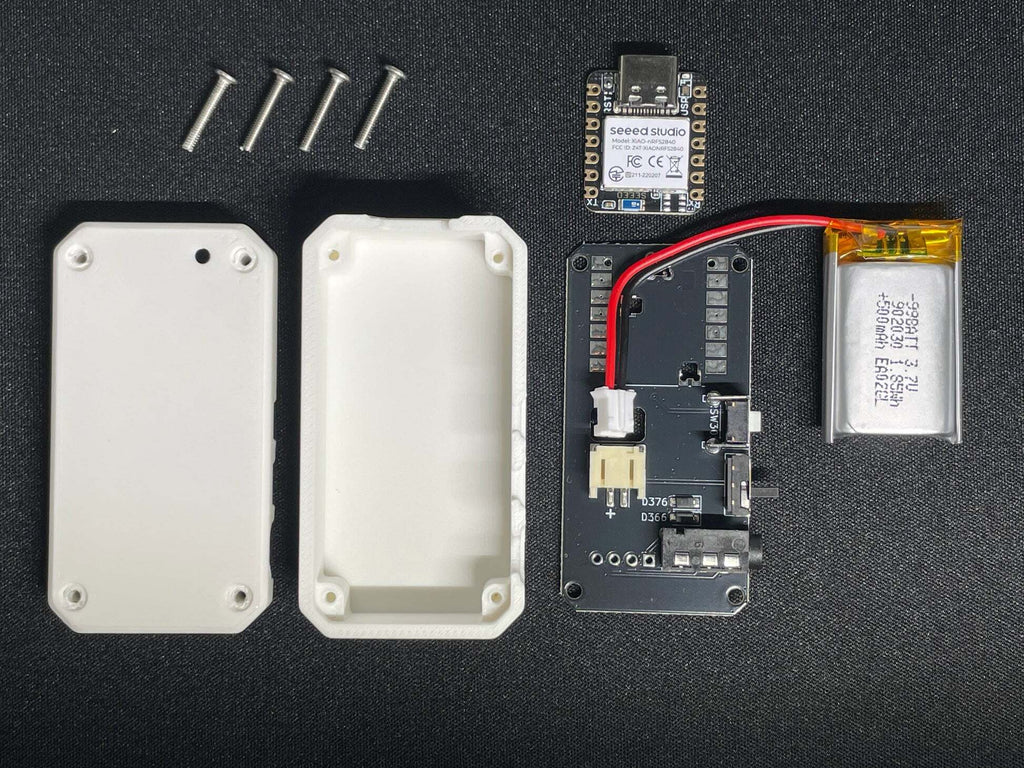

試供品として、フットスイッチ拡張キットとフットスイッチ無線化モジュール基板が付属します。
市販のフットスイッチ等をmtk64ebtのフットスイッチとして使用するための拡張キットです。
拡張基板についてはご自身で部品調達、はんだ付け、加工が必要です。
フットスイッチ本体、接続用ケーブルなどは含まれません。
フットスイッチの組み立て、使用方法はこちらの動画をご参照ください。
https://www.youtube.com/watch?v=NavGAliALVc
フットスイッチ拡張基板、フットスイッチ無線化モジュール基板はmtk64ebtをご自身で改造するためのキットであり、動作保証等はできません。
異なる端子に接続する・キーボード本体の電源を入れたまま抜き差しするなど、誤った使用方法をした場合、キーボード本体を損傷する可能性があります。
ご理解いただいた上でご使用ください。
