【委託】dotmatrix40

※こちらの商品はdotting dots様からの委託を受けて販売しております。
※商品についての問い合わせは委託者様に取り次ぎをいたします（当社では商品内容についてはお答え致しかねます）

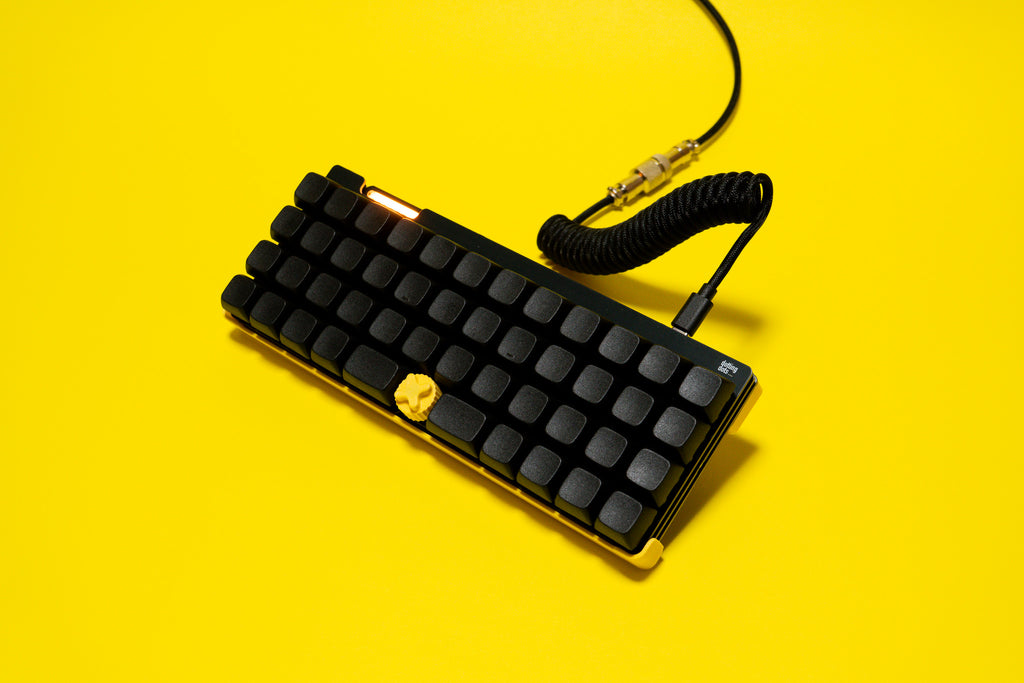

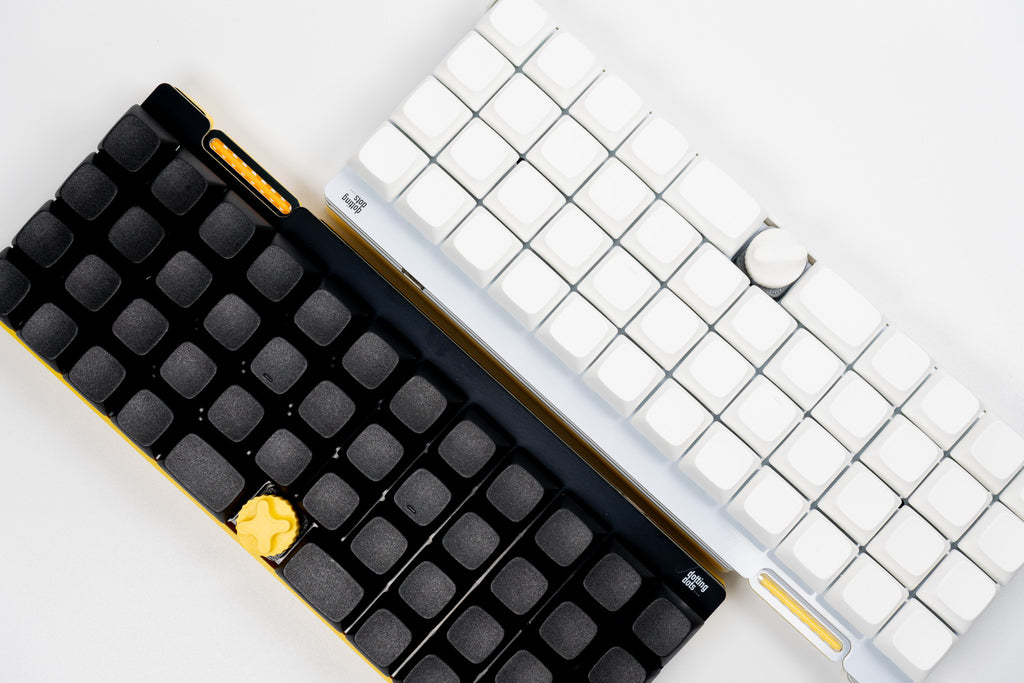

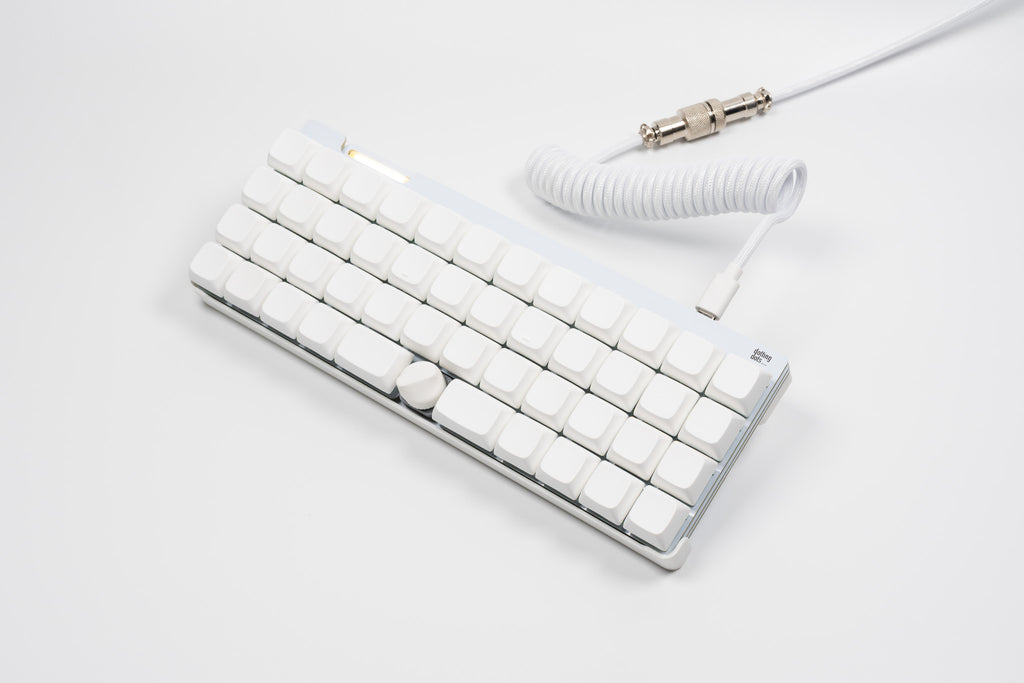

必要最小限のキーに、遊び心をプラスした40%キーボード。

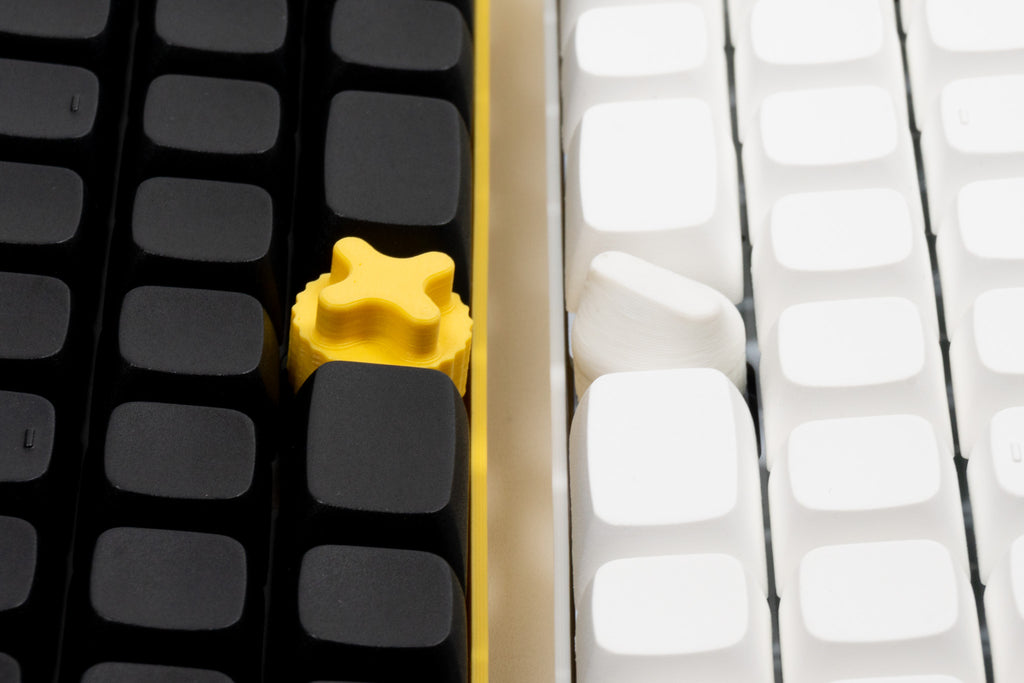

センター配置のロータリーエンコーダーが、直感的な操作性を実現。
コンパクトで心地よい、個性派なあなたに。

※本商品は組み立てキットとなり、購入された方が組み立てをしていただく必要があります

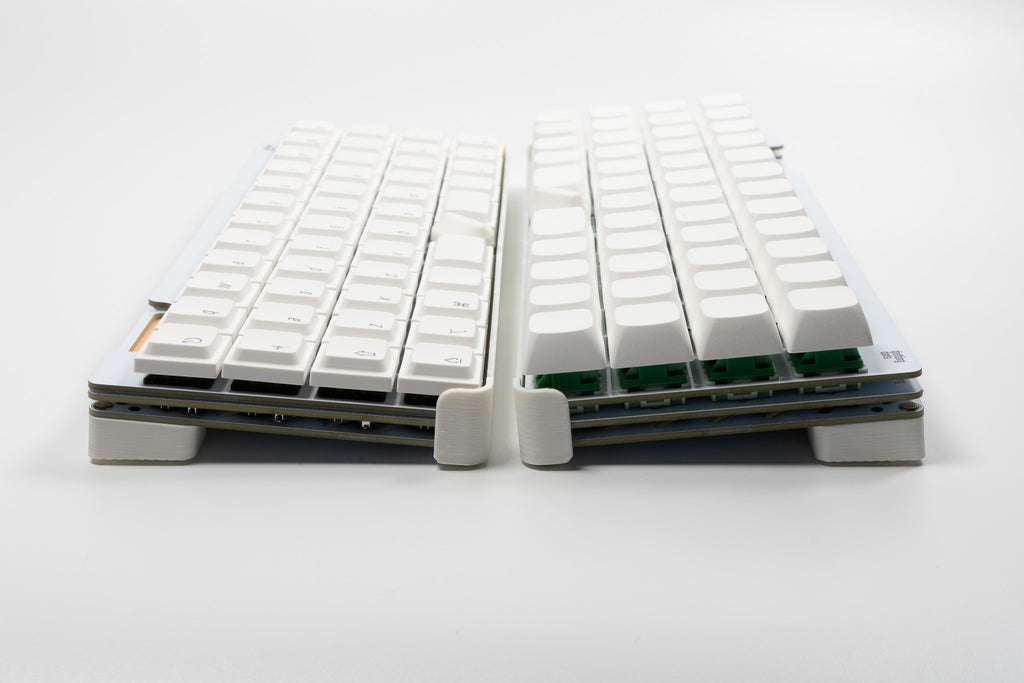

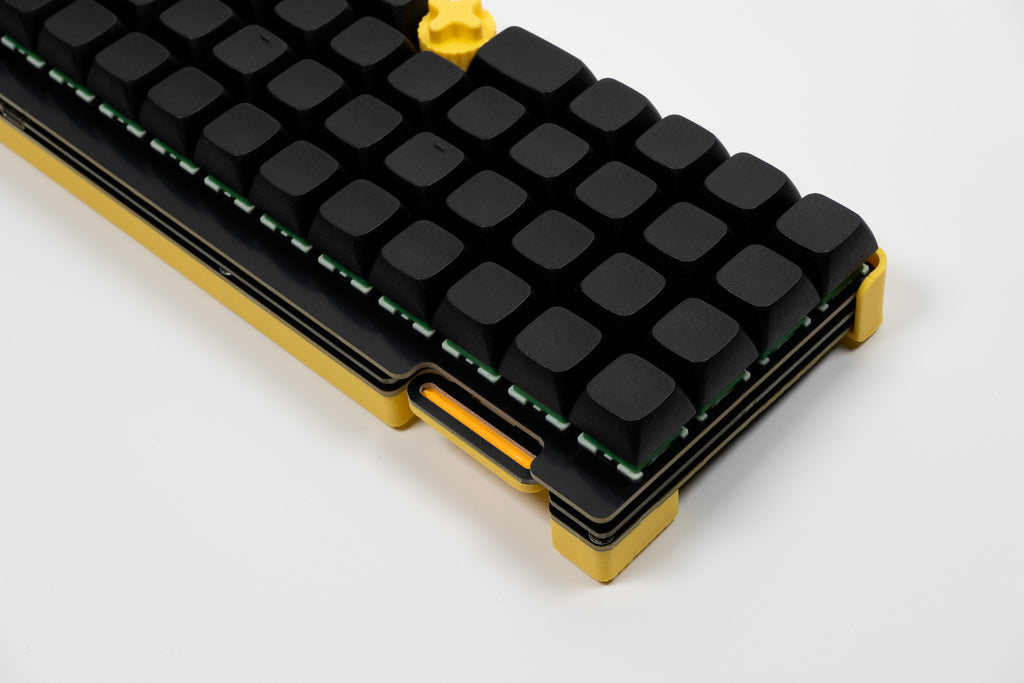

※商品写真は組み立て後の一例であり、キースイッチなど別途ご用意いただくものが含まれます

商品仕様

• キー数: 46キー
• ロータリーエンコーダー(スイッチなし) x1
• 傾斜角度: 約5°
• サイズ: 約235 x 奥行き90 x 高さ35mm
• 重量: 約335g
• プラットフォーム: RP2040 / QMK Firmware
• 主要部品(マイコン周辺部品、キースイッチ用ダイオード等)は全て実装済み
• CherryMX互換キースイッチソケット実装済み
• ファームウェア書き込み済み
• Remapによるキーマップ書き換えに対応
• 好みのキースイッチ・キャップで自由にカスタマイズ可能

商品バリエーション

• Standard Kit (要はんだ付け)
  • 一部の部品で「はんだ付け」が必要ですが、お手頃価格でご提供
  • カスタムを楽しみたい 中〜上級者の方にオススメ

• Easy Kit (はんだ付け不要)
  • はんだ付け不要、同梱の工具のみで組み立て可能
  • 初めての自作キーボードにオススメ

※組立後の部品構成はStandard/Easy Kit で共通となります

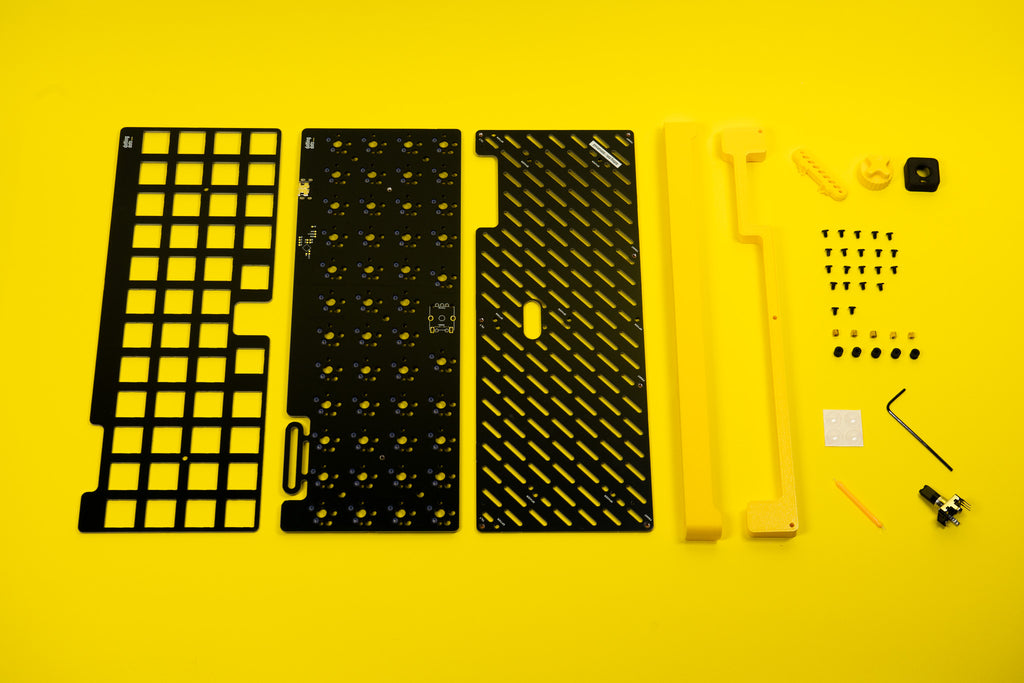

同梱物

【主要パーツ】

• トッププレート x1
• メインプレート(PCB) x1
• ボトムプレート x1
• フロントボディ x1

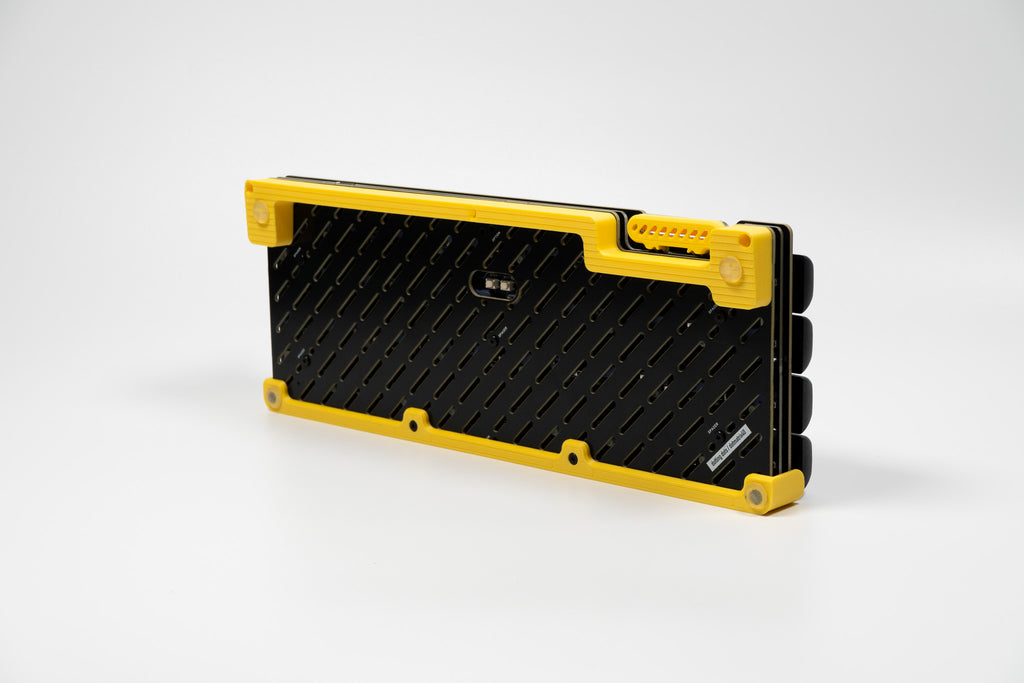

• チルトボディ (傾斜角5度) x1

【外装・アクセサリ】

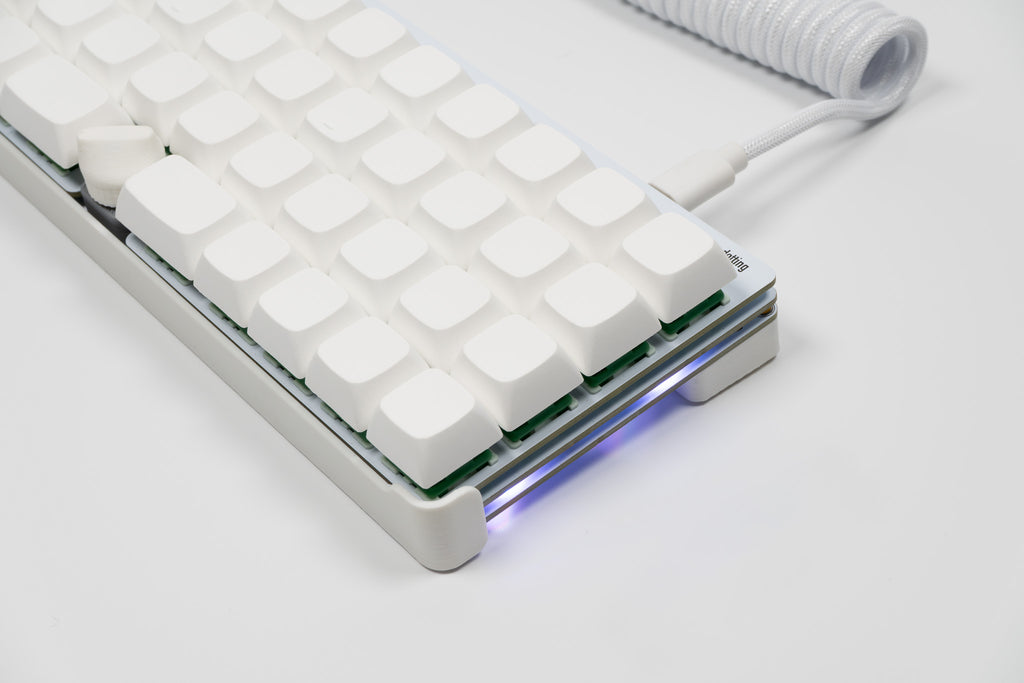

• フィラメントLEDケージ x1
• つまみキャップ（フルプロファイル用）x1
• つまみカバー（フルプロファイル用）x1

【ネジ・スペーサー類】

• M2×3 超薄型ヘッドボルト x1
• M2×3 真鍮製スペーサー x5
• シリコンショックアブソーバー x5
• シリコンラバー x4
• 六角レンチ x1


【はんだ付けが必要な部品】※Easy Kitでは装着済み

• フィラメントLED x1
• スイッチ無しロータリーエンコーダ x1


別途ご用意いただくもの

• キースイッチ(Cherry MX互換) x46個
• キースイッチキャップ(フルプロファイル) x46個 (1U x44個 + 1.5U x2個)
• USB Type-Cケーブル x1本

ドキュメント一覧ページ

ビルドガイドを含む各種ドキュメントおよびデータを
こちらのウェブページにて公開しています。

https://x.gd/GUsC7

ビルドガイドについては、購入されたキットのものをご参照ください。

• ビルドガイド（組立説明書）
• ファームウェア
• ソースコード
• 3Dプリント用データ

その他

本製品はロープロファイルキースイッチ対応など、いくつかのお楽しみカスタム要素がございます。詳しくはビルドガイド内の Appendix の章をご覧ください。
