【委託】mtk64ebt (Rev.4)

※こちらの商品はめんたこや様からの委託を受けて販売しております。
※商品についての問い合わせは委託者様に取り次ぎをいたします（当社では商品内容についてはお答え致しかねます）

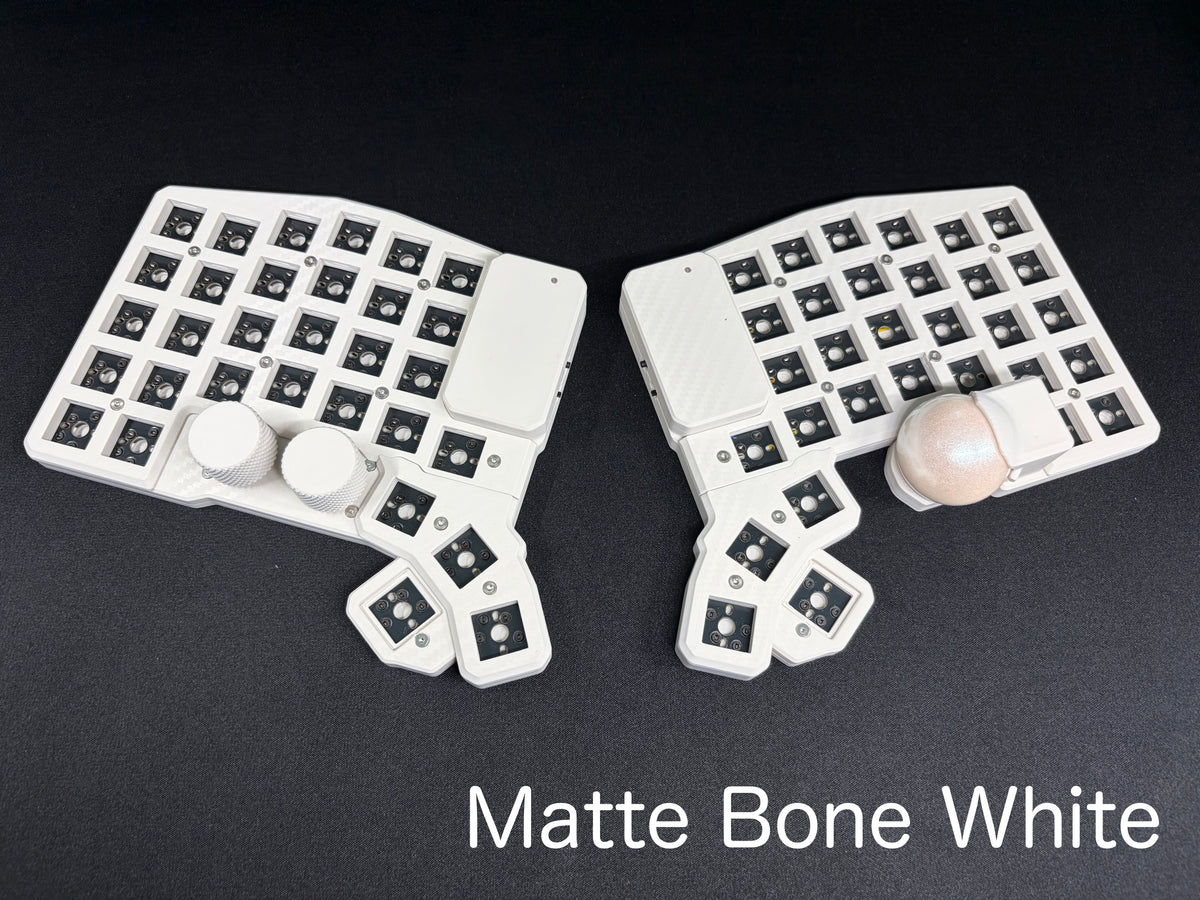

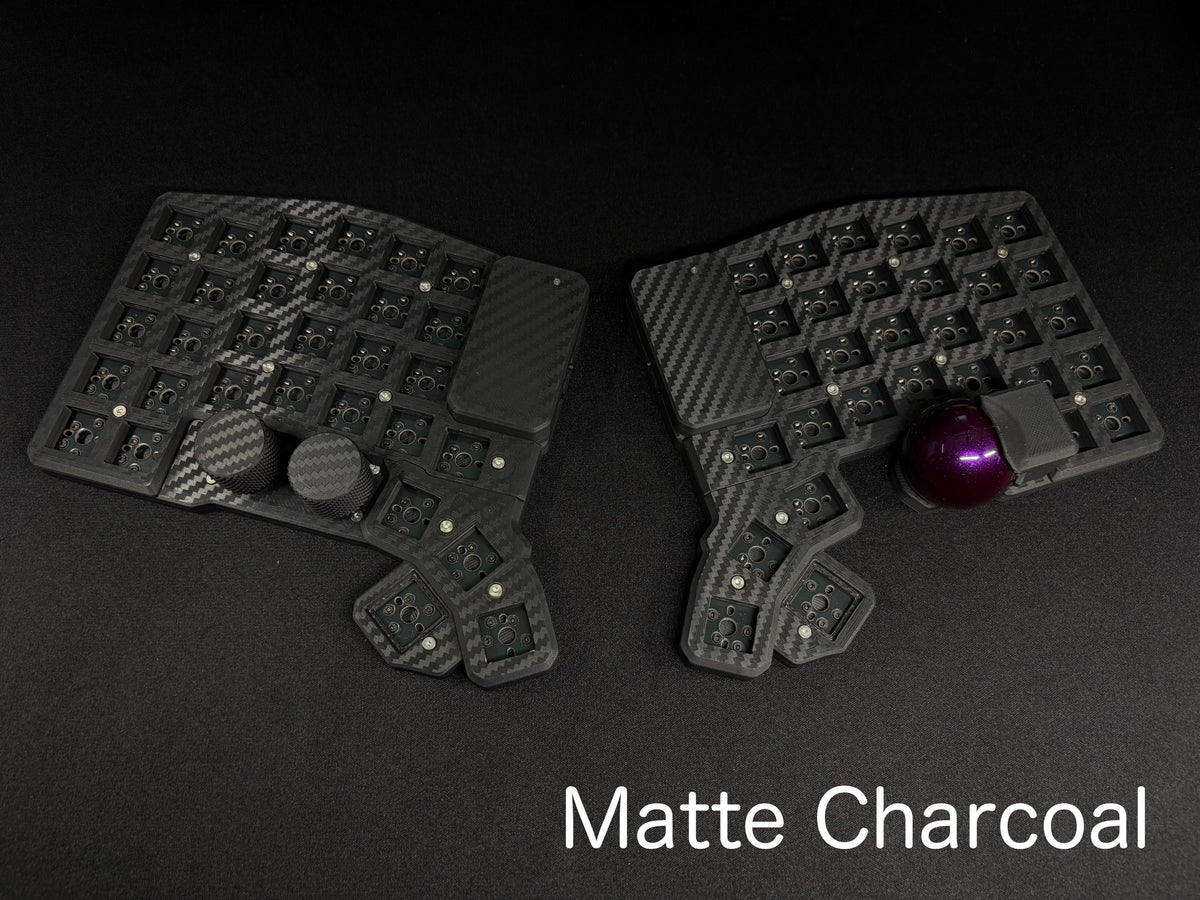

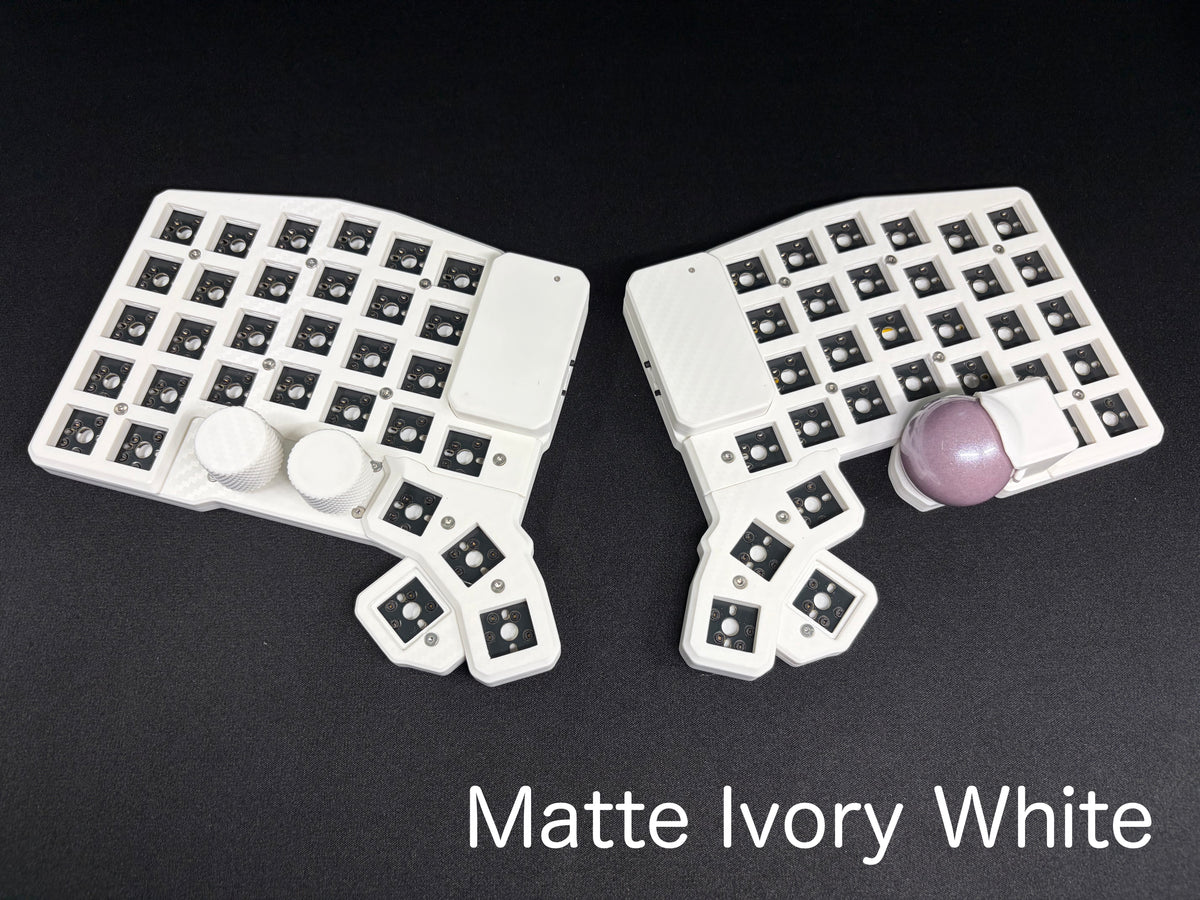

トラックボール、ロータリーエンコーダー付き[完全ワイヤレス接続]分割式キーボードmtk64ebt (Rev.4)

親指トラックボールとロータリーエンコーダーを搭載した完全ワイヤレス分割式キーボードの半完成キットです。
ハンダ付け・ケース組み立て済みのため工具不要で、お好みのキースイッチ、キーキャップ、34mmトラックボールを取り付けるだけですぐに使用できます。
60%キーボード相当のキー数と標準的な19mmのキーピッチによって、一般的なキーボードからの移行コストが低く、初めての分割キーボードでも挫折しにくい構成です。
34mmの標準サイズトラックボールと最大1000Hzの高ポーリングレートにより微細なコントロールが可能で、業務利用に耐える操作性を実現しています。
ワイヤレス接続によりケーブルの煩わしさから解放されます（USB接続も可能）。
別売のXiao BLEによるドングル接続で超低遅延（最大1000Hz）無線通信に対応。また付属の拡張キットによりフットスイッチの無線接続も可能です（ご自身でXiaoBLEをご用意いただき、はんだ付けが必要です）。

ファームウェア、使用方法、ケースデータなどはGitHubをご参照ください。
https://github.com/mentako-ya/mtk64ebt

【Rev.4の特徴】

・トラックボールセンサーをPAW3222へ刷新（USB 1000Hz / BLE 133Hzの高速ポーリング対応）
・ドングル接続時の通信方式にESBを採用し、完全無線で1000Hzの超低遅延通信を実現
・キー操作でトラックボール設定をリアルタイム変更可能（CPI 16段階、自動マウスレイヤー、スクロール反転 / メモリ保存対応）

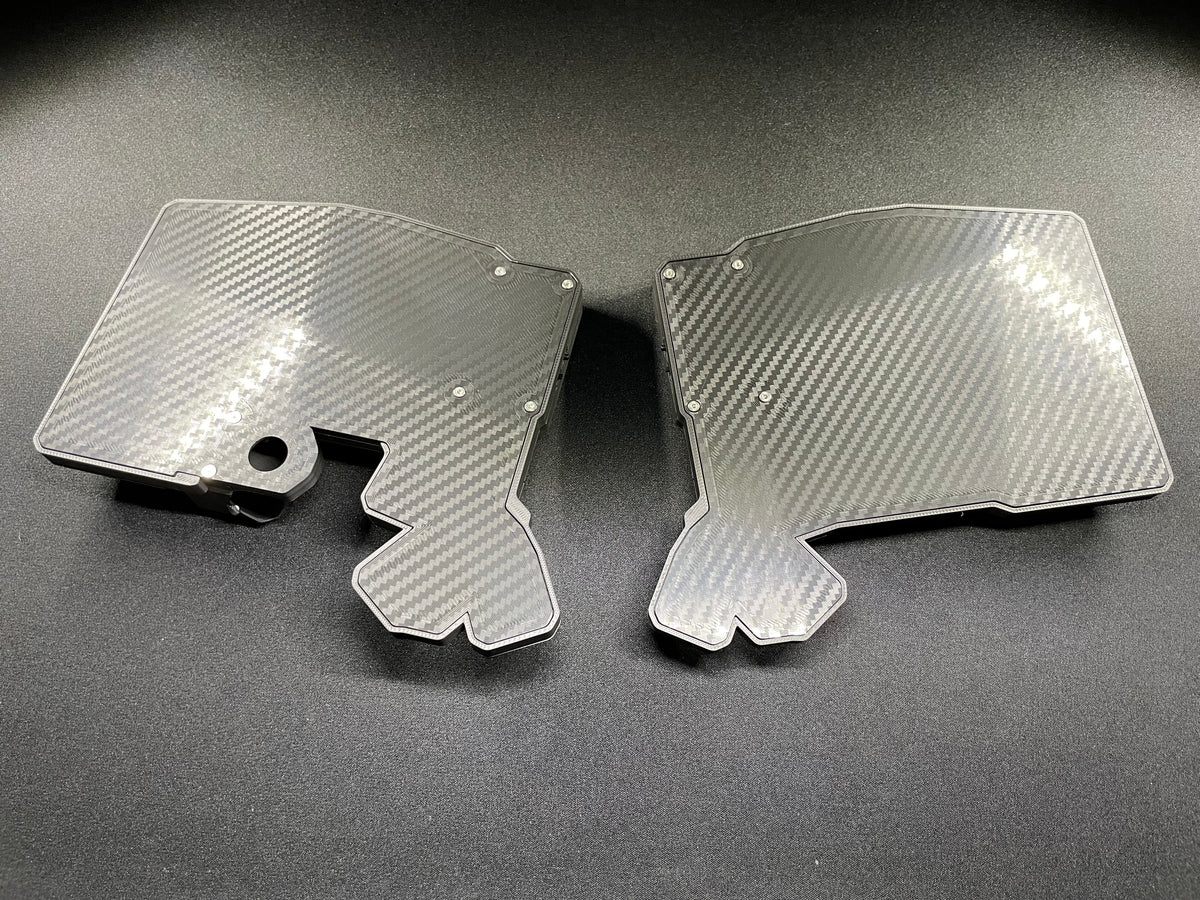

・センサー角20度＋底面フラット化により、テンティングなしでも快適な低背設計
・Alps Alpine製新型低背エンコーダーを採用し、軽快な操作感を実現

!!!注意事項!!!

バッテリー駆動用にリチウムポリマーバッテリーを使用します。
バッテリーの取り扱いを誤った場合や製造上の不具合により、破裂や発火の恐れがあります。
組み立ての際に動作確認は行っていますが、安全を保証するものではありません。バッテリーは使用者の責任において使用してください。
バッテリーの膨張、異常発熱など、異常が見られる場合は、直ちに使用を中止してください。

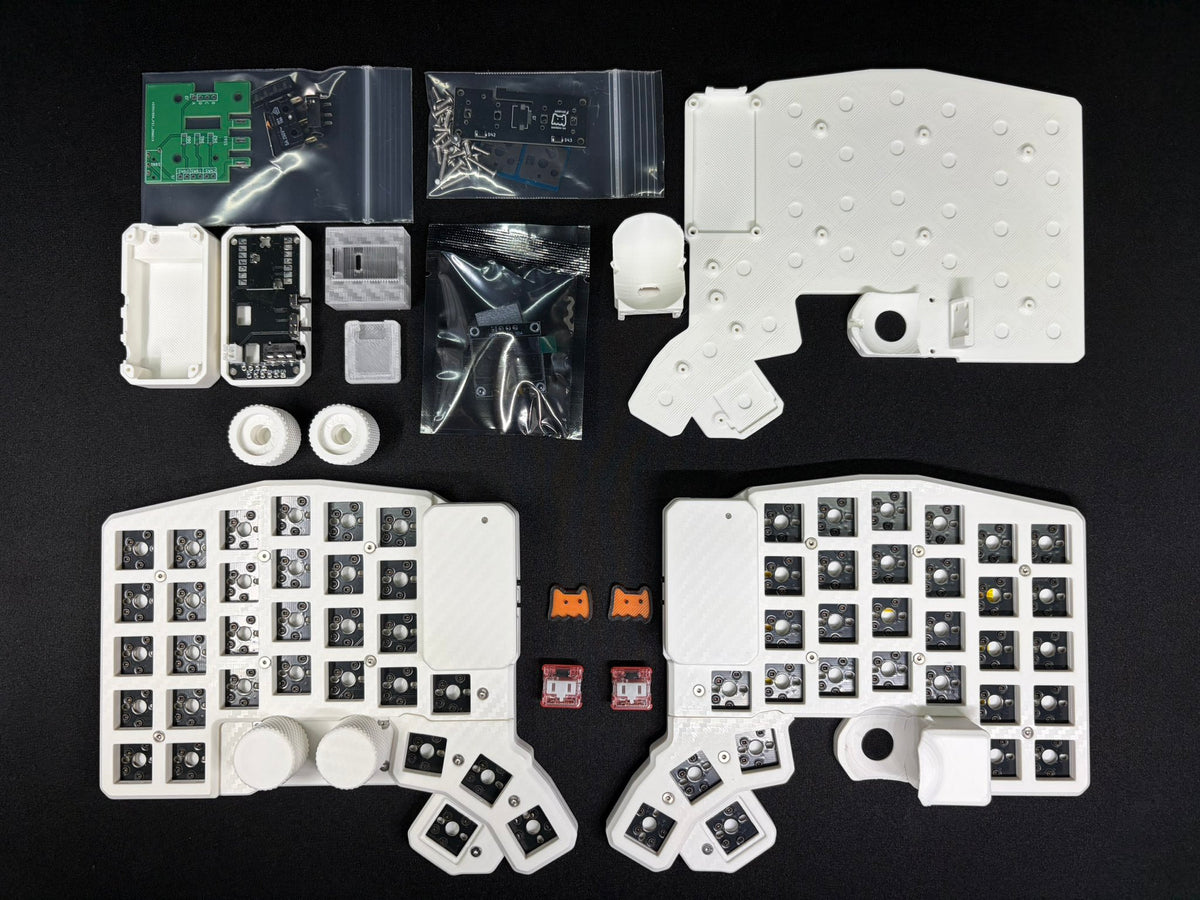

【同梱品】

・キーボード本体左右
・ベアリング仕様トラックボールケース（ボトムプレート含む）

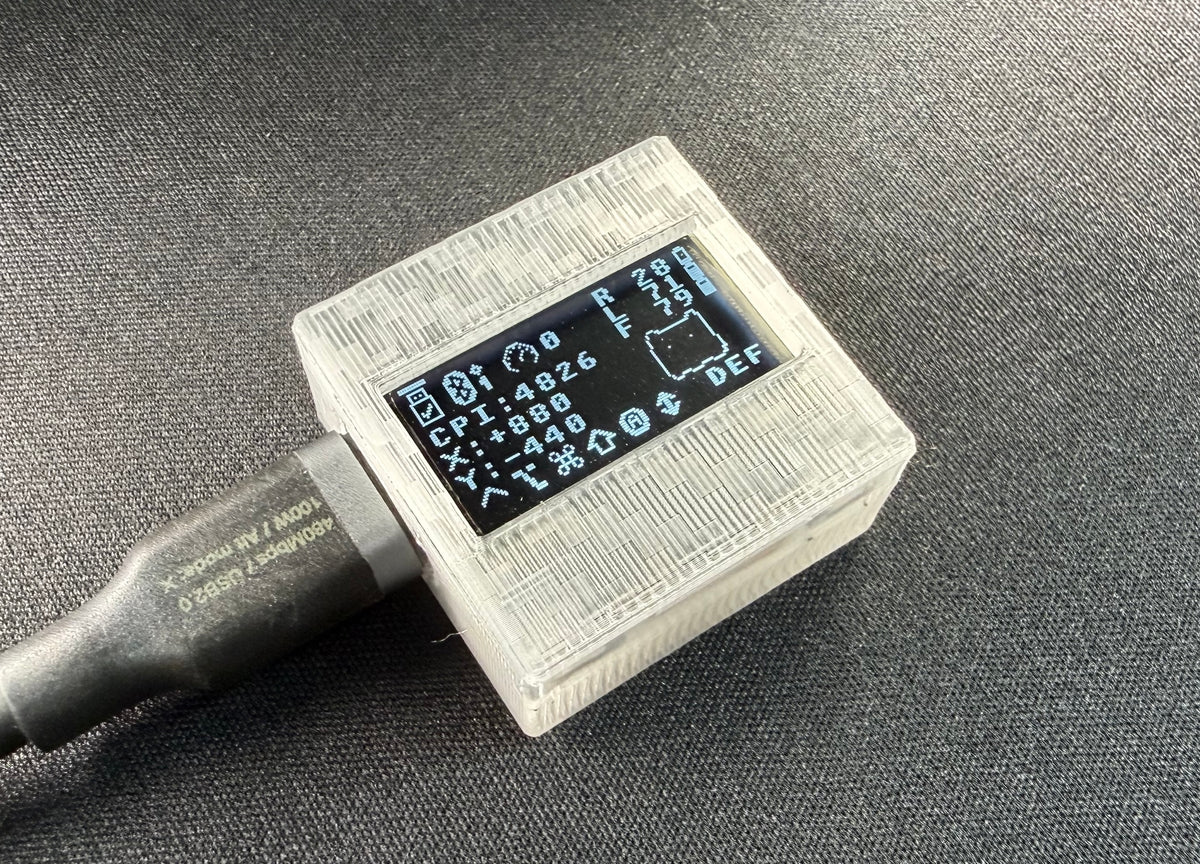

・ドングルケース（OLEDあり用 / なし用）、ドングル用OLED
・予備エンコーダーノブ 2個、予備ネジ、ポロンシート等
・Choc v1 スイッチ 2個

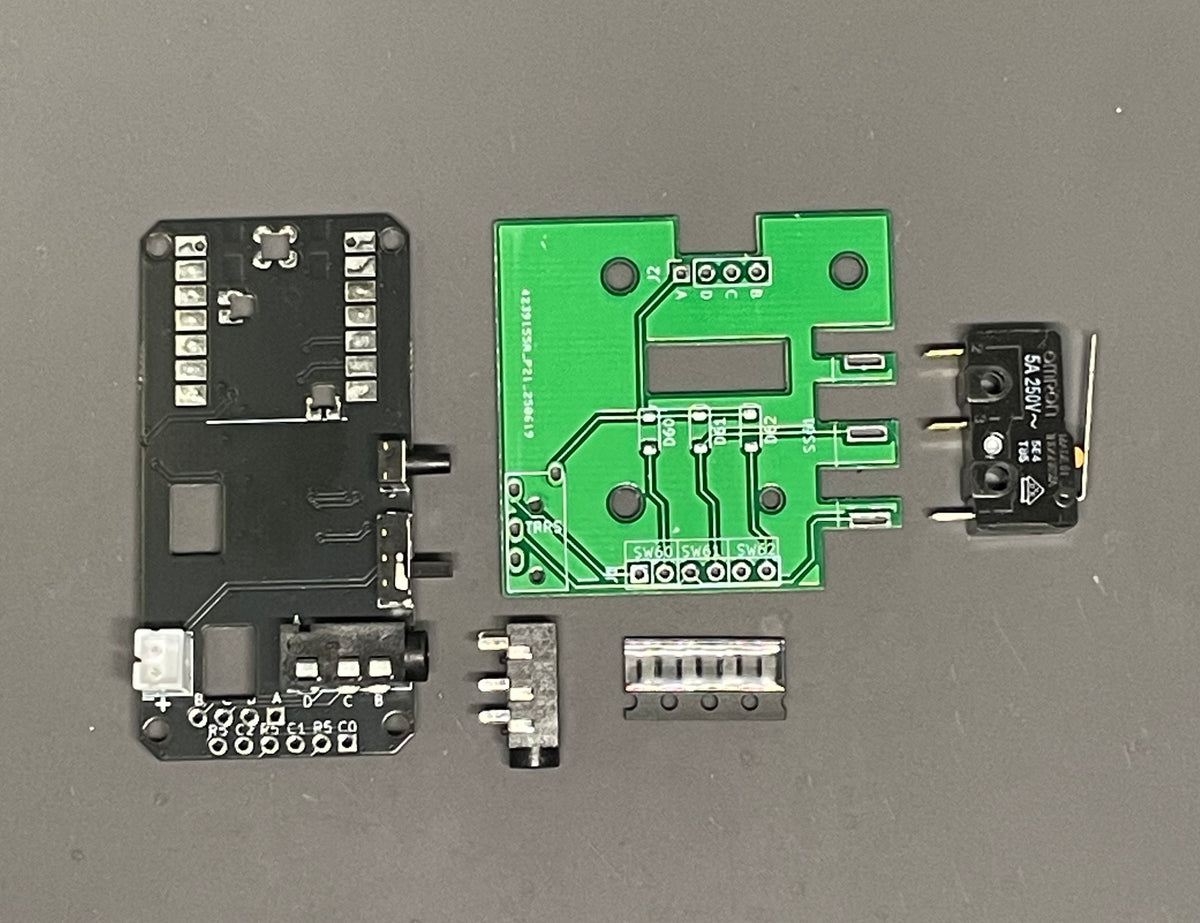

・フットスイッチ拡張キット、フットスイッチ無線化モジュール基板

【キースイッチ】

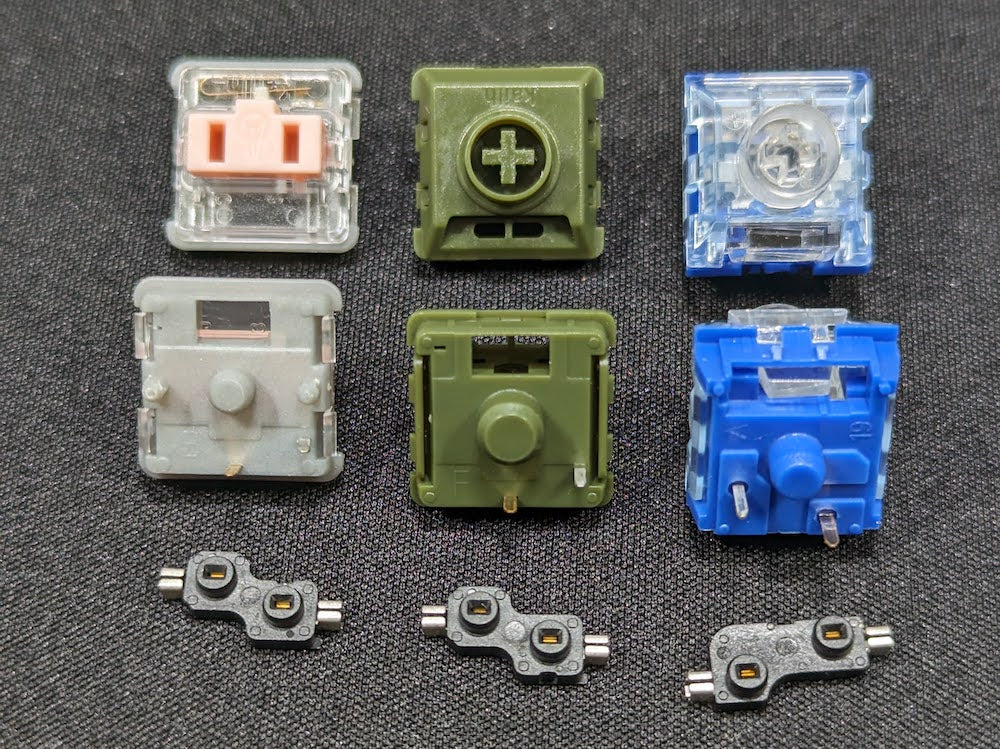

Choc v1 / v2 / MX互換スイッチに対応し、全キーロープロファイル化が可能です。
Choc v2はFIXピンがないタイプを使用します。

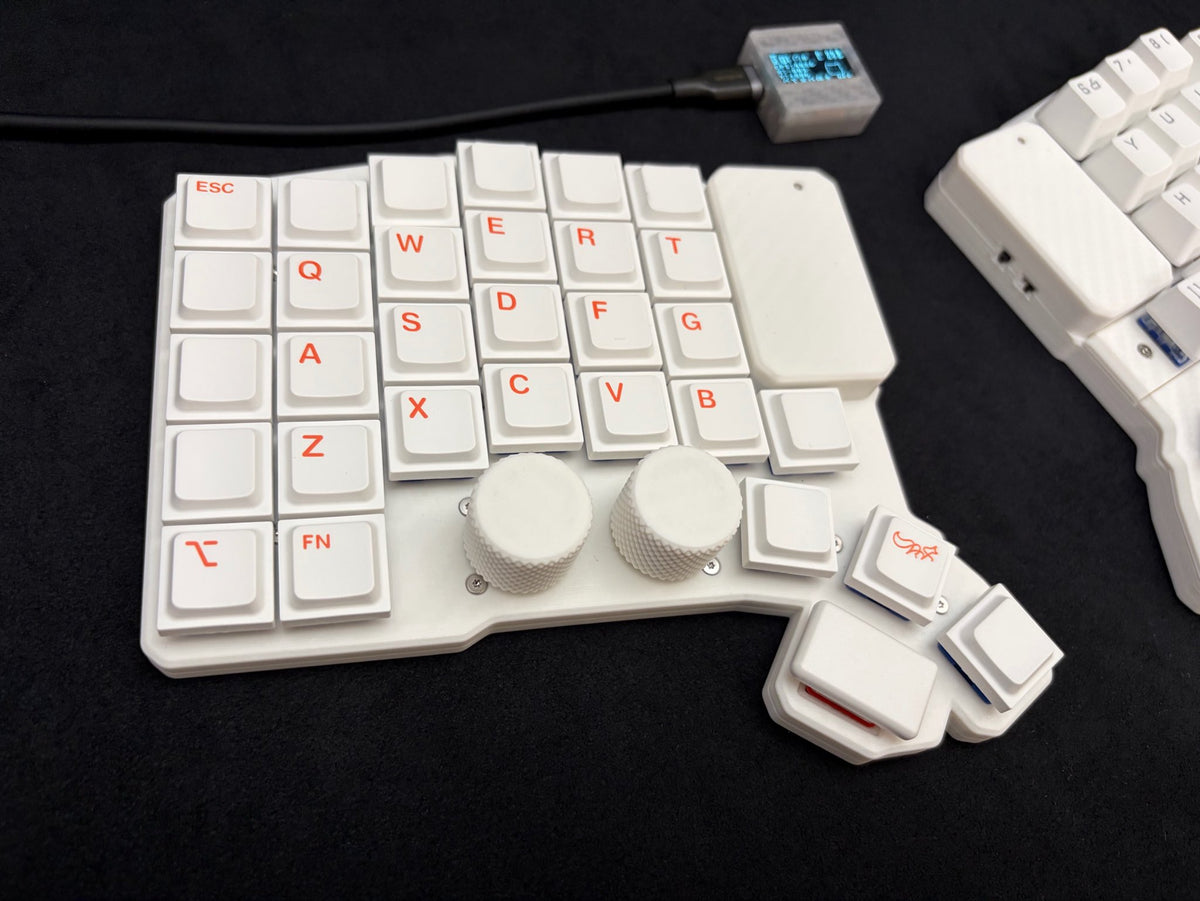

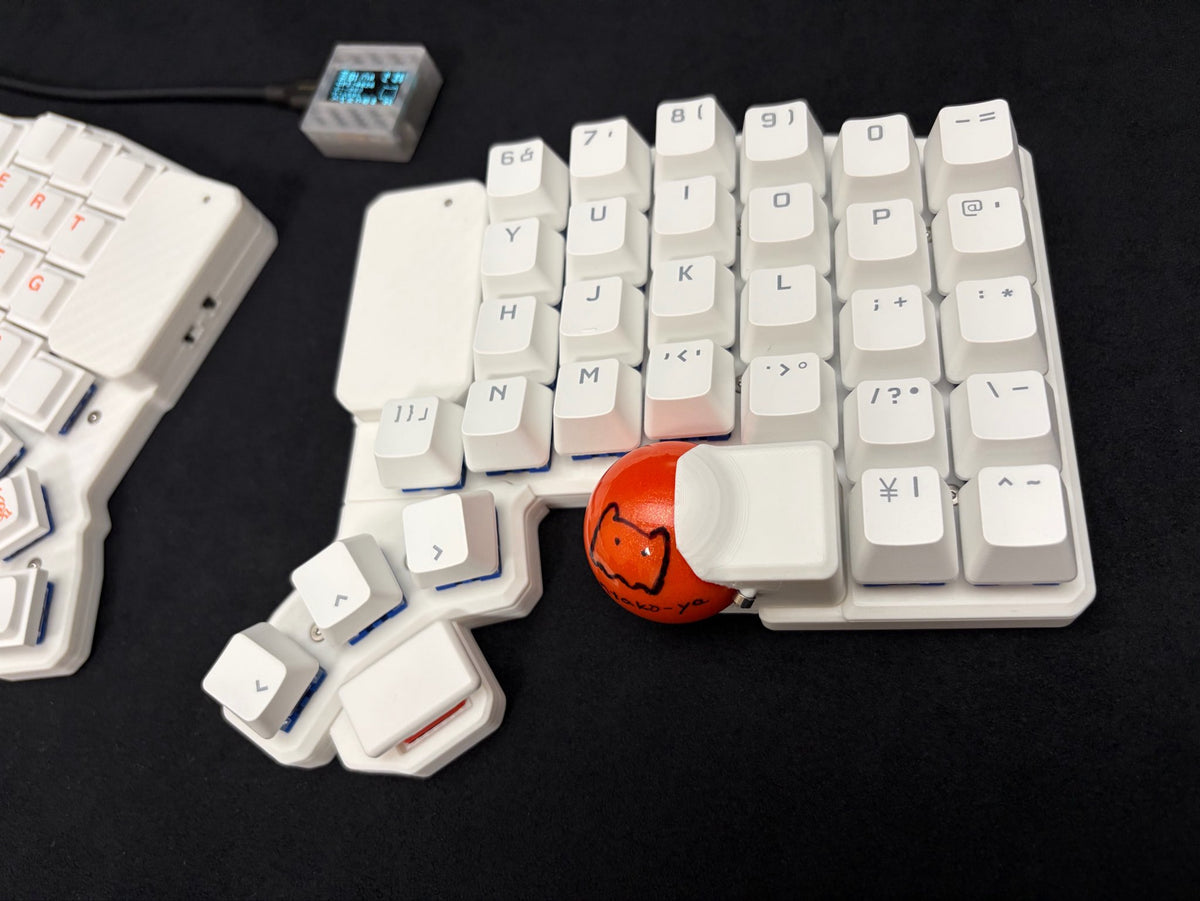

MX互換スイッチは付属のトッププレートを取り付けて使用します。親指部分のみロープロファイルにすることも可能です。
親指先端の追加キーはロープロファイル専用で、低くオフセットされています。

【トラックボール】

Perixxの34mmトラックボールを使用します。
センサー基板を小型化し取付角20度に設定。ケース底面もフラット化して全体の高さを抑え、テンティングなしでも快適に操作できます。

【ロープロファイル組み替えについて】

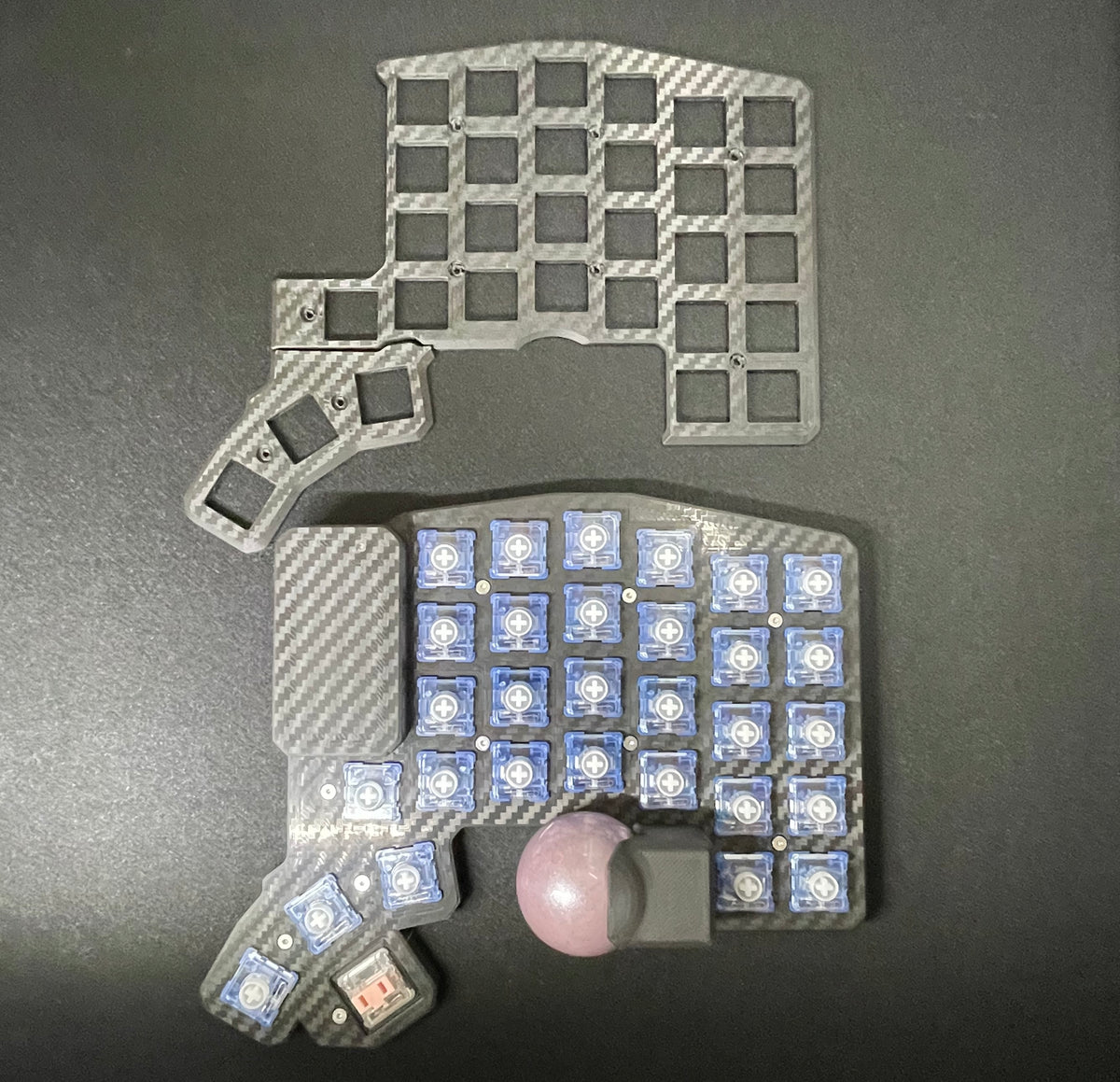

トッププレートを外してロープロファイルスイッチを取り付けます。取り外しにはT5ドライバーが必要です。
・アネックス(ANEX) ドライバー ヘクスローブ T5x50 穴なし No.6300
外した際は付属の6mmネジで固定してください。締め込みすぎるとネジ穴が破損するためご注意ください。
組み立て動画：https://www.youtube.com/playlist?list=PL_GJMtxZ-TgovRiROU55VTm1dNuUvYyni

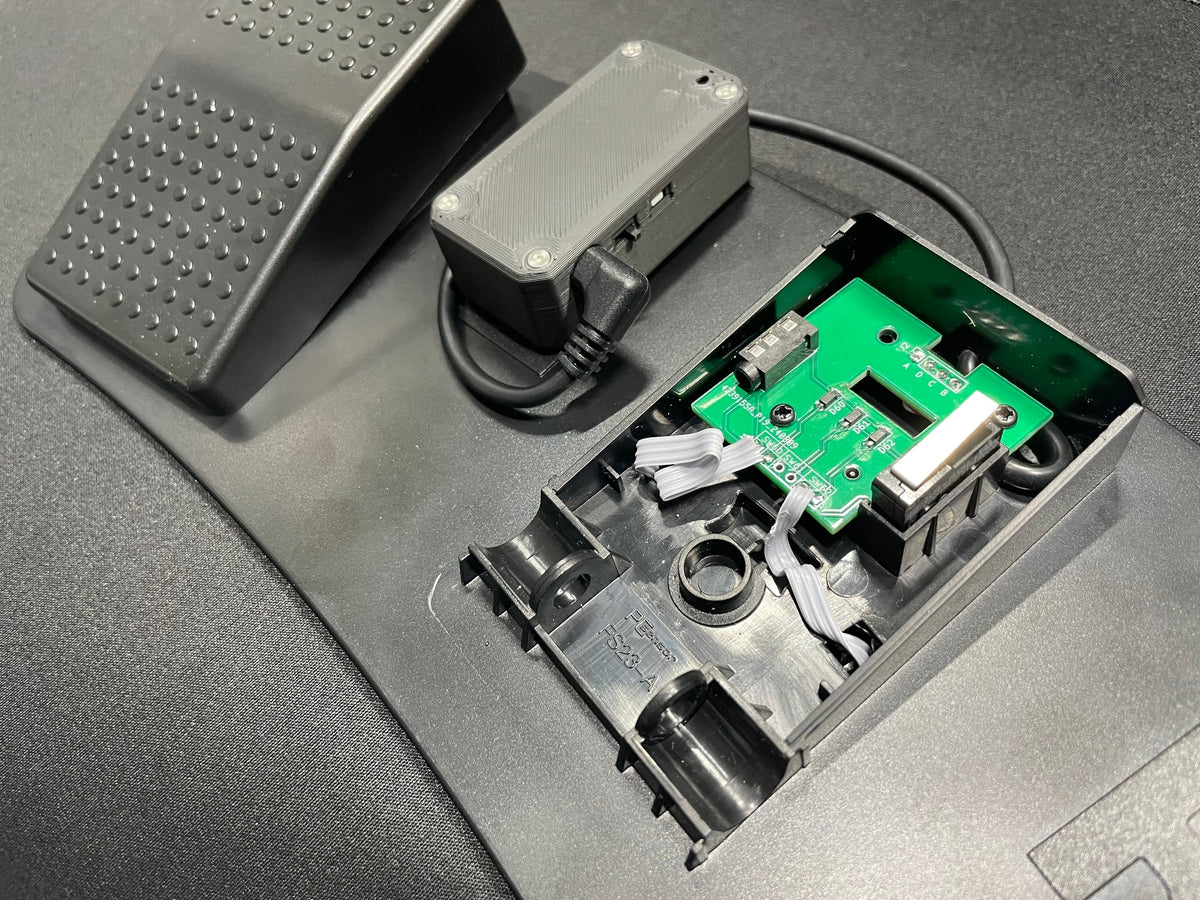

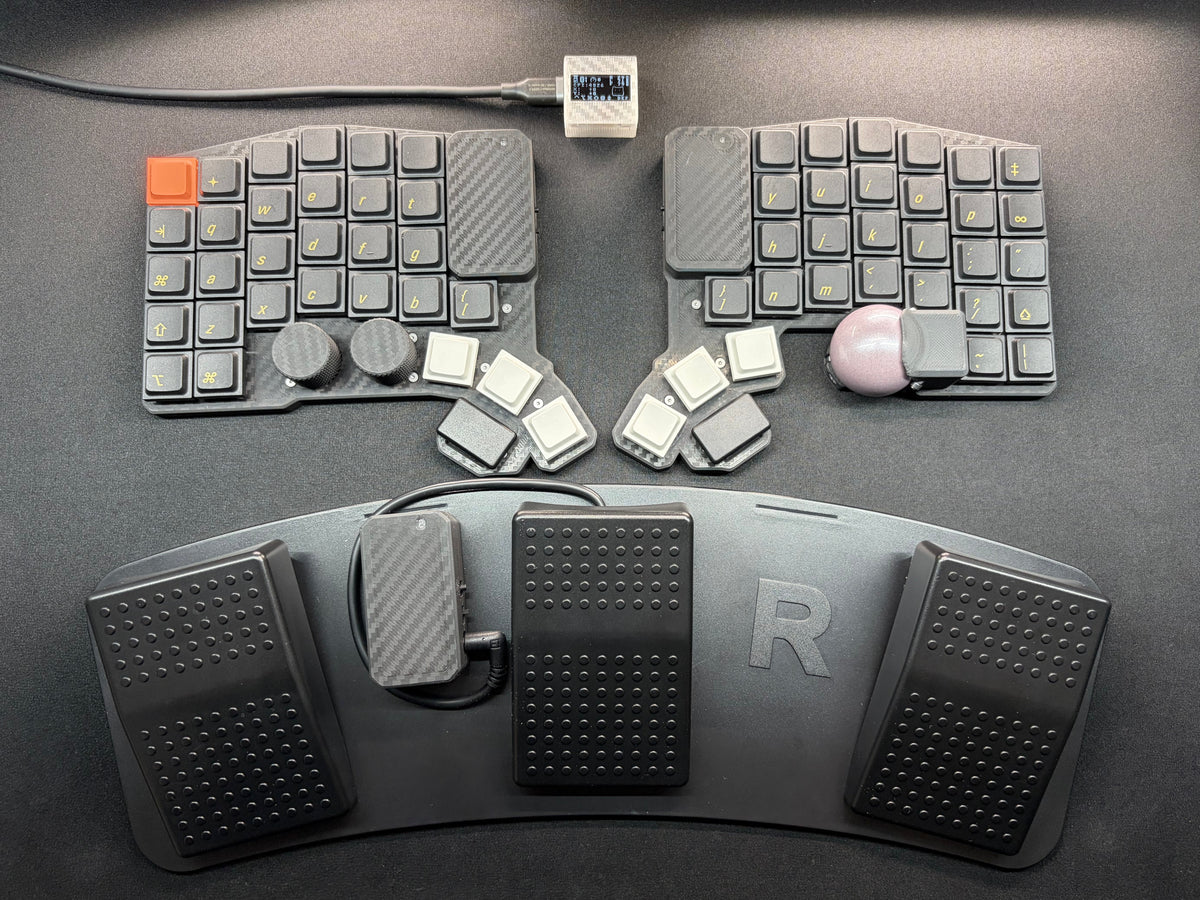

【無線フットスイッチ拡張キット】

市販フットスイッチをmtk64ebtに無線接続するための拡張キットです（要はんだ付け・部品調達）。
必要部品：Seeed Studio XIAO BLE、リチウムポリマーバッテリー 902030 PH2.0プラグ付き
※フットスイッチ本体、TRRSケーブルは含まれません。
組立動画：https://youtu.be/NavGAliALVc / 無線化モジュール：https://www.youtube.com/watch?v=U-t6Ntigjys
※改造用キットのため動作保証はありません。ご理解の上ご使用ください。

【キーマッピング】

ZMK Studio (https://zmk.studio/) に対応し、GUI上でキーマップを簡単に変更できます。
